Инфракрасный высокотемпературный термопреобразователь Термоскоп-600-ТПИК на базе стационарного оптоволоконного пирометра
|

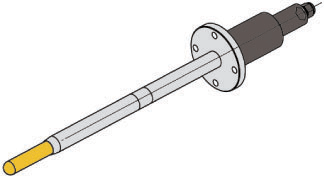

Инфракрасный термопреобразователь Термоскоп-600-ТПИК спроектирован на замену платиновых и платинородиевых термопар.Термоскоп-600-ТПИК состоит из двух частей: пирометра Термоскоп-600-1С и защитного чехла. Защитный чехол выполнен в виде трубы из жаропрочной нержавеющей стали и полого керамического чехла, склеенных между собой специальным клеем. Оптическая головка пирометра Термоскоп-600-1С направлена на дно керамического стакана. Такая конструкция прибора позволяет измерять температуру газообразных сред, инертных газов и воздуха.
В отличии от обычных термопреобразователей, ИК-термопара Термоскоп-600-ТПИК более быстродействующая и долговечная, не подвержена коррозии под воздействием высоких температур и газов, показания абсолютно не зависят от действия сильных электромагнитных полей.

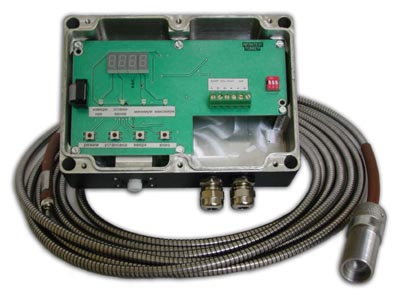

Все электрические и физические характеристики Термоскоп-600-ТПИК одинаковы с Термоскоп-600-1С
|
|
Доступная документация
|
ИК термопара Термоскоп-600-ТПИК Технические характеристики (236.92 KB)
|
|
Отличительные особенности
|
- высокая точность
- быстродействие
- керамический чехол выдерживает нагрев до 1800°С
- длительный срок эксплуатации
- линейный токовый выход
- цифровой интерфейс RS-485, стандартный протокол MODBUS
|
|
Область применения
|
- металлургия;
- огнеупорная промышленность;
- машиностроение;
- химическая промышленность;
- научные исследования;
И т.д.
|
|

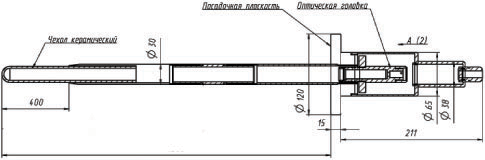

Геометрические размеры и крепление защитного чехла
|


|
|
|
Основные характеристики
|
Модель (Блок С)
|
Температурный диапазон
|
ВТ0
|
от 600 до 1500°С
|
ВТ1
|
от 800 до 1800°С
|
|
|
Защитный чехол
|
|
длина L
|
от 500 до 2000 мм
|
материал трубы
|
ХН78Т (ХН45Ю)
|
керамический стакан
|
до 1800°С
|
|
|
Электрические характеристики
|
Выходы
Аналоговый
Цифровой
|
Линейный токовый 4(0)…20 мА, максимальное сопротивление нагрузки 750 Ом
RS-485, протокол MODBUS до 31 пирометра в одной сигнальной сети
|
Питание
|
24В±10%
|
Потребляемая мощность
|
не более 12Вт
|
|
|
Физические характеристики
|
Защита от воздействий среды
|
IP65
|
Температура окружающей среды
оптическая головка
оптоволоконный кабель
блок процессора
|
от -30 до 200°С
от -30 до 200°С
от -10 до 60°С
|
Оптоволоконный кабель, стандартные длины, м
|
2, 5, 10, 15, 20
иные длины или свыше 20м по согласованию
|
Масса, не более
|
2 кг
|
|
Цифровой канал связи
|
Протокол связи, реализованный в пирометре, совместим со стандартным протоколом MODBUS. Протокол позволяет объединять пирометры в сигнальную сеть, используя аппаратные возможности RS-485. Формат передачи байта совпадает со стандартным для RS-232 (RS-485).
|
|
Доступная документация
|
Более подробная информация доступна в следующих документах:
ИК термопара Термоскоп-600-ТПИК Технические характеристики (236.92 KB)
